球盟会官网登录:

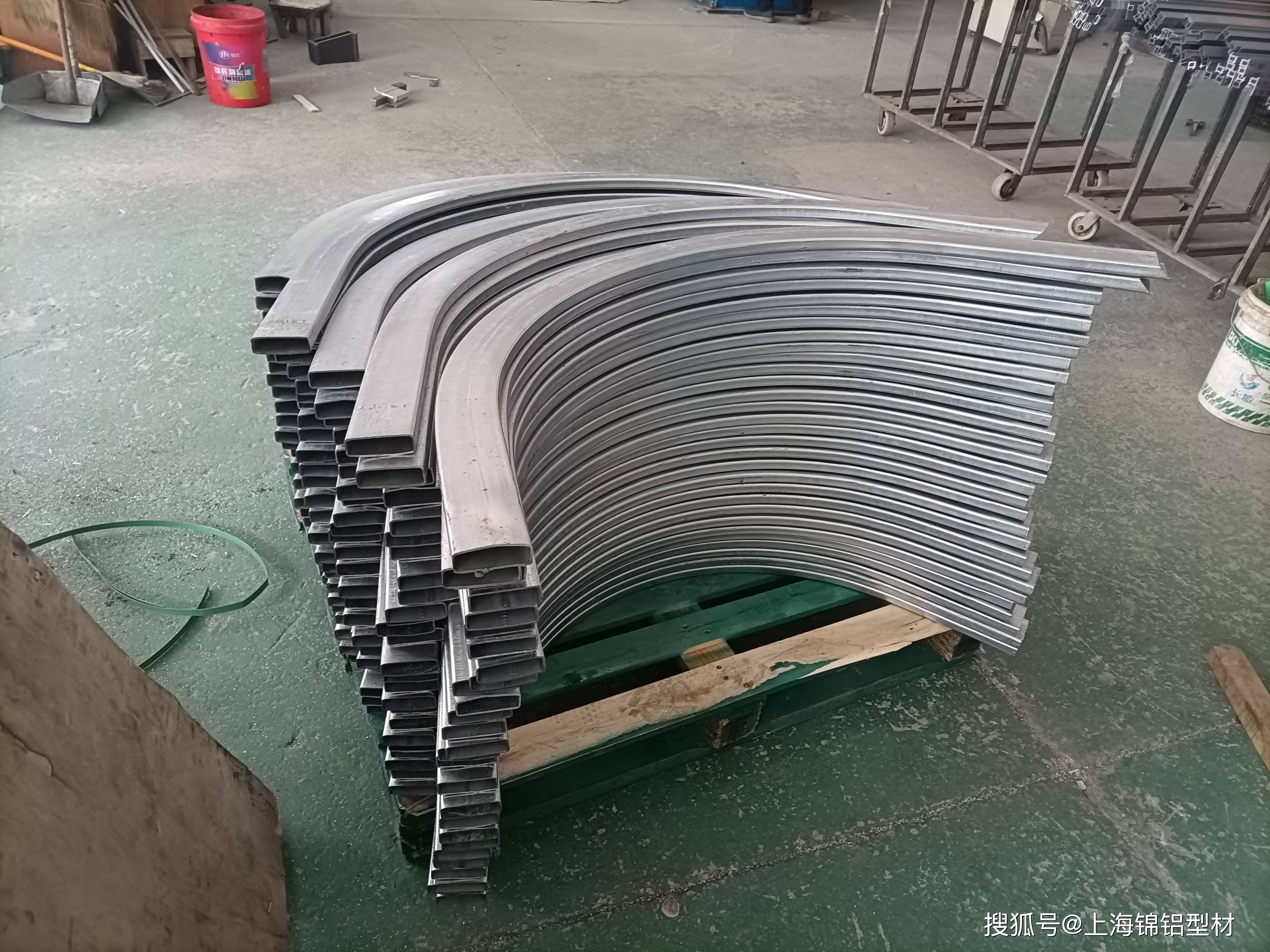

  铝合金折弯开裂的实质是资料塑性变形力与加工应力间的失衡。以6系铝合金(如6061、6082)为例，其T6态屈从强度可达270MPa，但延伸率仅12%，若强行进行小半径折弯，表层晶粒滑移受阻会引发微裂纹。试验多个方面数据显现：当曲折半径小于2倍壁厚时，6061-T6开裂概率骤增60%以上。

  ‌退火工艺重置‌：对T6态型材施行350℃×2h退火，使延伸率康复至18%以上，维氏硬度从95HV降至75HV，显着提高塑性储藏。

  ‌晶粒定向操控‌：沿揉捏方向折弯时，优先选用横向轧制板材(各向异性指数≤1.2)，防止纵向晶界成

  ‌曲折半径与壁厚比‌：经历公式R≥(1.5~2)t(t为壁厚)，轿车用6061型材折弯半径从1.2t增至1.8t，废品率由15%降至3%。

  ‌动态温度补偿‌：在折弯模内集成电阻加热片，部分升温至150-200℃，使资料活动应力下降30%，适用于7系铝合金杂乱折弯。

  某新能源轿车电池托盘制造商经过“退火+阶梯式升温折弯”，将7075铝合金U型件的合格率从52%提高至89%，验证了资料-工艺协同优化的可行性。

  声明：本文由入驻搜狐大众渠道的作者编撰，除搜狐官方账号外，观念仅代表作者自己，不代表搜狐态度。
